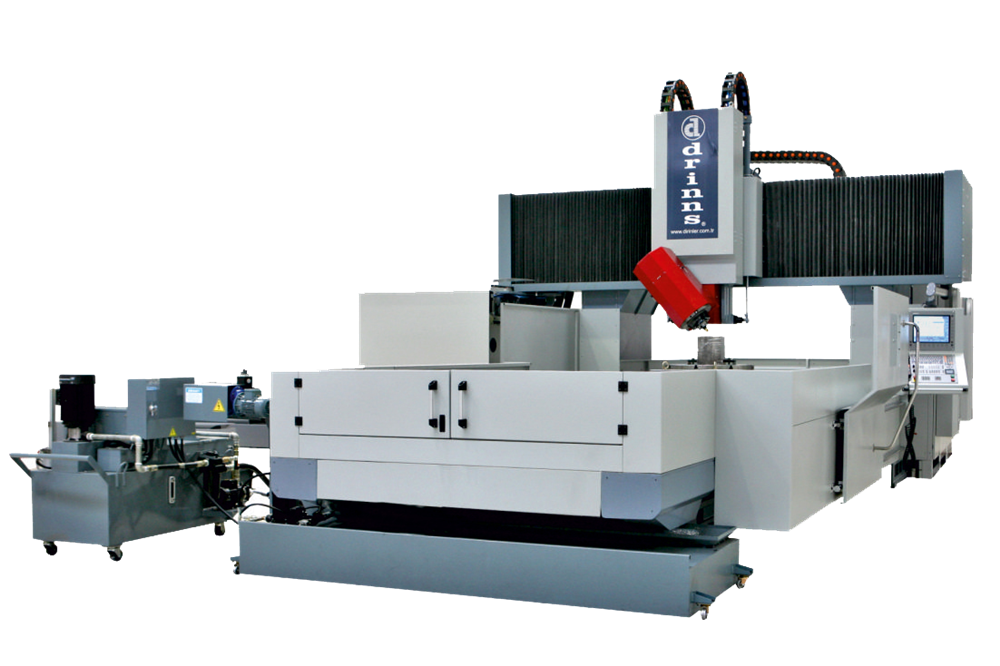

Frezarka bramowa CNC Drinns DCNC Series 4+1 Axis
Producent: Dirinler
Wyposażenie standardowe:
- Śrubowy przenośnik wiórów
- Centralne smarowanie
- Automatyczne odłączanie zasilania
- Lampa robocza
- Przygotowanie pod montaż przenośnika wiórów
- Układ chłodzenia wodnego
- Jednostka sterująca
- System kontroli temperatury
- Koło ręczne
- Układ chłodzenia wrzeciona
- Instrukcja obsługi i schemat elektryczny
Specyfikacja techniczna:
- Stół roboczy – 3500 x 2000 [mm]
- Maksymalna masa obrabianego detalu – 8000 [kg]
- Wymiar rowków teowych – 22 / 37 [mm]
- Rozstaw rowków teowych – 180 [mm]
- Odległość wrzeciono – stół – 150 / 1150 [mm]
- Magazynek narzędzi (ATC) – 40 [szt.]
- Przesuw osi X – 3500 [mm]
- Przesuw osi Y – 2500 [mm]
- Przesuw osi Z – 1000 [mm]
- Zakres obrotu osi A – ±105 [°]
- Prędkość szybkiego przesuwu osi X – 12 [m/min]
- Prędkość szybkiego przesuwu osi Y – 15 [m/min]
- Prędkość szybkiego przesuwu osi Z – 20 [m/min]
- Prędkość szybkiego obrotu osi A – 22 [obr/min]
- Moment silników osiowych (X / Y / Z / A) – 80 / 60 / 50 / 2000 [Nm]
- Moc silnika wrzeciona – 28/33 [kW]
- Prędkość obrotowa wrzeciona – 10 000 [obr/min]
- Uchwyt narzędziowy – HSK-A 100
Maszyny są produkowane zgodnie z wymaganiami klienta – dostępne są wersje z indywidualnymi wymiarami i akcesoriami.
Wyposażenie opcjonalne:
- Liniał pomiarowy
- System próżniowy
- Pojemność magazynu narzędzi: 20 / 24 / 32 / 40 / 50 narzędzi
- Osłony ochronne
- Stół obrotowy CNC
- Przenośnik wiórów
- System czyszczenia chłodziwa
- Jednostka sterująca Heidenhain/Siemens/Fanuc
