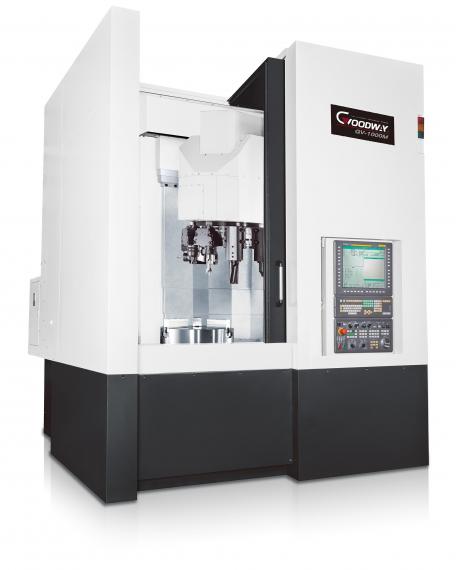

Pionowe centrum tokarskie Goodway GV-1000
Producent: Goodway
Pionowe centrum tokarskie Goodway GV-1000 to wysokoprecyzyjna obrabiarka, która charakteryzuje się wysoką sztywnością konstrukcji, wyposażeniem w precyzyjne prowadnice liniowe, głowicę rewolwerową z serwonapędem oraz wrzeciono wysokiej mocy.
W pełni zamknięta przestrzeń robocza zapewnia kontrolę wiórów i chłodziwa, tworząc bezpieczne i czyste środowisko pracy. Konstrukcja maszyny w połączeniu z zoptymalizowanymi parametrami pozwala zredukować zajmowaną powierzchnię i zwiększyć wygodę obsługi.
Maszyna pozwala na obróbkę detali o maksymalnej średnicy toczenia 1000 mm oraz długości 760 mm przez co jest idealna do obróbki dużych detali oraz pracy w trudnych warunkach skrawania.
Dzięki zastosowaniu Metody Elementów Skończonych (FEM) zoptymalizowane wzmocnienia żebrowe zostały bezpośrednio odlane w konstrukcji jednoczęściowego łoża i kolumny. Dzięki temu sztywność mechaniczna zwiększyła się o 30% w porównaniu z konwencjonalnymi konstrukcjami. Model GV-1000 może realizować ciężkie operacje toczenia, jednocześnie utrzymując długoterminową, wysoką precyzję. Zwiększona sztywność przekłada się również na dłuższą żywotność narzędzi.
Maszyna przystosowana jest do wieloletniej, intensywnej produkcji tokarskiej.
Cechy charakterystyczne:
- Maszynę wyposażono w komponenty marki FANUC, co gwarantuje maksymalną wydajność i precyzję obróbki
- Silniki osi X i Z są wyposażone w enkodery absolutne, eliminując potrzebę odnajdowania pozycji początkowej osi przed obróbką.
- Automatyczny system smarowania dostarcza odpowiednią ilość smaru do prowadnic, śrub kulowych i innych kluczowych podzespołów.
Jesteśmy oficjalnym dystrybutorem marki Goodway.
SPECYFIKACJA TECHNICZNA:
- Maksymalny przelot: Ø 1020 mm
- Maksymalna średnica toczenia: Ø 1000 mm
- Standardowa średnica toczenia: Ø 330 mm
- Maksymalna wysokość toczenia: 760 mm
- Rozmiar uchwytu: 15" (opcjonalnie 32’’)
- Średnica łożyska wrzeciona: Ø 160 mm (opcjonalnie Ø 200 mm)
- Stożek wrzeciona: A2-11 (opcjonalnie A2-15)
- Moc silnika wrzeciona (ciągła / 30 min.): 22 / 30 kW
- Prędkość znamionowa silnika: 400 obr/min
- System napędu wrzeciona: przekładnia pasowa + zębata
- Zakres prędkości wrzeciona:
- 20 - 2000 obr/min (uchwyt 15", 18")
- 15 - 1500 obr/min (uchwyt 21", 24")
- 15 - 600 obr/min (uchwyt 32")
- Prędkość pełnej mocy wrzeciona: 91 obr/min
- Moment obrotowy wrzeciona (ciągła / 30 min.): 1935 / 3138 Nm
- Maksymalny zakres ruchu osi X: 525 mm
- Maksymalny zakres ruchu osi Z: 765 mm
- Szybkość ruchu osi X / Z:
- X : 24 m/min
- Z : 20 m/min
- Prędkości posuwu: 5 m/min
- Silnik serwo osi X: 4 kW
- Silnik serwo osi Z: 6 kW
- Głowica narzędziowa:
- Liczba stanowisk: 12
- Prędkość indeksowania: 1,5 s (stanowisko sąsiednie)
- Rozmiar uchwytu narzędzia do obróbki zewnętrznej: □ 32 mm
- Rozmiar uchwytu narzędzia do obróbki wewnętrznej: Ø 60 mm
- Sterowanie: FANUC Oi -TF (opcjonalnie 31i)
- Pojemność zbiornika hydrauliki/chłodziwa: 20 / 250 l
- Moc pompy chłodziwa/ciśnienie:
- Pompa chłodziwa do obróbki: 0,48 kW / 10 bar
- Pompa chłodziwa do spłukiwania: 0,76 kW / 5 bar
- Waga maszyny: 13500 kg
- Wymiary (D × S × W): 2595 x 2975 x 3050 [mm]
WYPOSAŻENIE OPCJONALNE:
- Głowica narzędziowa z napędem narzędzi:
- Liczba stanowisk: 12
- Prędkość indeksowania: 1,5 s (stanowisko sąsiednie)
- Rozmiar uchwytu narzędzia do obróbki zewnętrznej: □ 32 mm
- Rozmiar uchwytu narzędzia do obróbki wewnętrznej: Ø 60 mm
- Rozmiar uchwytu narzędzia: ER 50 / ER 40 (0º / 90º)
- Zakres prędkości obrotowej narzędzi: do 3000 obr/min
